Оптический кабель для аудио звука, телевизора, домашнего кинотеатра
Опубликовано: 03.09.2018
Многоволоконный кабель часто применяется в бытовых и промышленных условиях. Предлагаем рассмотреть, что такое однодомовый и многомодовый оптический кабель, для чего нужен этот шнур, где его купить, а также как подключить.
Общие сведения
Волоконно оптический кабель (ОГД, ОГЦ, ОКБ, ОКГ, ОККМ, ОКЛ, ОКЛЖ ОПЦ, ОСД, ОКС, ОКСТМ, ОМЗКГМ, ОПД, ОПС, МГТС) представляет собой шнур, содержащий один или несколько оптических волокон. Элементы которых представляют собой индивидуально покрытые слоя пластика, которые содержатся в защитной трубке подходящей для среды, в которой будет использоваться кабель.
Как подключить к телевизору КОЛОНКИ - На примере акустической системы 2.0 - Edifier R2700

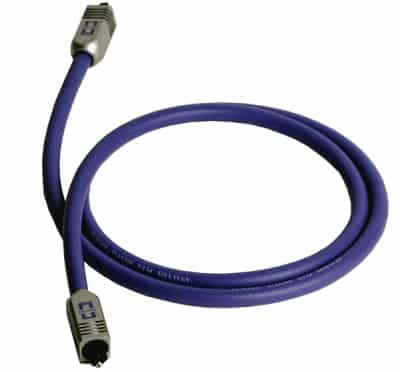

Фото – Оптиковолоконный кабель
Область применения у провода очень широкая:
передача сигналов между зданиями на больших расстояниях с высокой скоростью; создание междугородной телефонной связи; создание сетей Интернет и т.д.Работоспособность кабеля проверяют оптические рефлектометры (OTDR) – это оптико-электронные приборы, используемые для характеристики оптического волокна. OTDR является оптическим эквивалентом электронному рефлектометру времени. Он вводит серию оптических импульсов в волокно, благодаря чему проводится тестирование, после результат реакции отображают рефлектограммы, измерение осуществляют путем сравнения результатов. Он также извлекает из того же конца волокна свет, который рассеивается (эффект обратного рассеяния) или отражается от точек вдоль волокна. Прочность отраженных импульсов измеряется в интегрированной величине, зависимой от времени и длины волокон.
Как вывести звук с телевизора на домашний кинотеатр, цифро-аналоговый аудио конвертер
Купить тестеры можно на заводе Инкаб, как и инструменты, которыми проводят крепление и демонтаж проводов, их обрезку или модернизации в бытовых условиях.
https://www.youtube.com/watch?v=uoz5MCghX8k
Типы оптического кабеля и их конструкция
Оптическое волокно состоит из сердцевины и оболочки, выбранной для полного внутреннего отражения сигналов из-за разницы в преломлении между ними. На практике оболочку обычно покрывают слоем полимера акрилата или полиимида. Эти вещества защищают волокна от повреждений, но не способствует его оптических волноводных свойств.
Отдельные волокна с покрытием (или группы волокон, собранные в ленты или пучки), имеют жесткие смолы в качестве буфера в основной трубе, они формируют ядро кабеля. Несколько слоев защитной оболочки, в зависимости от применения, добавляются, чтобы сформировать кабель. Жесткие сборки волокон иногда поставляют поглощающих свет («темное») стекло между волокнами, чтобы предотвратить свет, который просачивается из одного волокна и вводится в другой. Это уменьшает перекрестные помехи между нитями, уменьшает световые блики. Все четыре разъема имеют белые шапки, закрывающие наконечники.
Фото – Оптический кабель тонкий
Бывают такие типы провода по принципу производству и эксплуатации:
угловой; водостойкий бронированный (область использования грунт – ТОС, вода, воздух); внутриобъектный промышленный (применяет завод для передачи сигналов между цехами и т.д.).Внутриобъектовый кабель (ДНС, ДПЛ, ДПМ, ДПО, ДПС,ДПТ, ДРОП) обычно закрытый, имеет гибкое волокно с пачкой эластичных волокнистых полимерных упрочняющих элементов, таких как арамидные (например Belkin, Luxmann, Gpon, Twaron или Кевлара), с легкой пластиковой крышкой, чтобы сформировать простой шнур. Каждый конец кабеля может быть оснащен специализированным разъемом оптического волокна, который позволяет ему легко подключаться к сети либо отключаться от неё.
Для использования в более напряженных условиях, гораздо чаще используется более мощный кабель, к которому более серьезные требования – бронированный . В нем используется специальная трубка с особой конструкцией, волокно укладывается по спирали в полужестких оболочках, что позволяет протянуть кабель, не растягивая сами волокна. Это защищает нити от напряжения во время укладки, в результате изменения температуры или физического воздействия. Сами нити с медными прожилками, помогают провести сигналы на самом высоком уровне в любой обстановке.
Комбинированный бронированный кабель широко используется для проложения сетей под водой или высоко в воздухе, где он может быть поврежден рыбами, сильными ветрами и атмосферными осадками. Это шнур негорючий, на него никак не действует влага, кислота и даже физическим путем его достаточно сложно разорвать. Его используют, как магистральный подвесной провод, подводный, для канализации, одноволоконный (кабель специального типа), который помогает провести сигнал между городами и т.д. Такой блок-удлинитель может быть сухим или покрытым гелем, для защиты и лучших проводящих свойств.

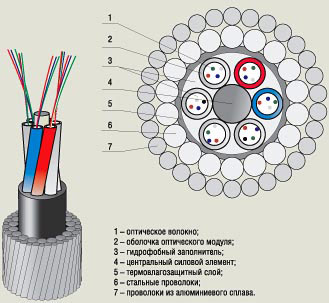

Фото – Оптический кабель
Сухой блок предлагает меньшую защиту для волокон, чем заполненный гелем, который также является более дорогим. Вместо свободной трубы, волокна могут быть встроены в тяжелой полимерной изоляции, которую обычно называют «жестким буфером» проводов. Плотный переходник используется как разветвитель или разводная панель, либо самонесущий провод, который помогает проводить сигналы в экстремальных ситуациях. Тросоход – это устройство, которое идет уже с вытяжным тросом (двухволоконный диэлектрический кабель, обычно изготовлен из эпоксидного стекла), арамидной пряжи, 3 мм защитной трубкой с дополнительным слоем Кевлара, окружающих каждое волокно. У провода высокая емкость, затухание сигнала практически невозможно даже в эстримальных условиях (50 150 С/Вт).

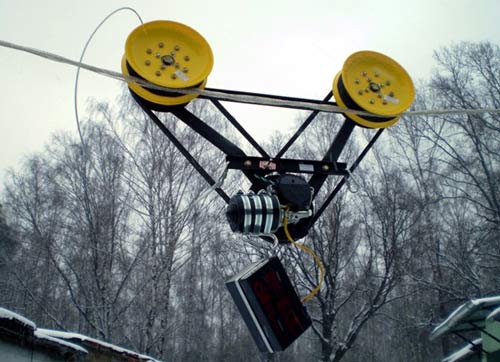

Фото – Тросоход
Приблизительно также выглядит грузотрос, за исключением того, что он еще и оснащен упроченными стальными жилами, из-за чего его характеристики позволяют перемещать данным тросом мощные станочные конструкции, машины, танкеры и прочие грузы. Такие провода можно подключать к любой строительной технике (трубостойка, сварка, бетономешалка, и т.д.), чаще всего их монтируют на опорах (используется арматура).
Распределительные кабели имеют общую кевларовую изоляцию, вытяжной трос, и 900 микрометров специального упрочненного покрытия, которым обработано каждое волокно. В основном такие провода также укреплены специальными стальными нитями, которые увеличивают передаточную способность, кроме того так легче подключить провод к сети питания или прибору.

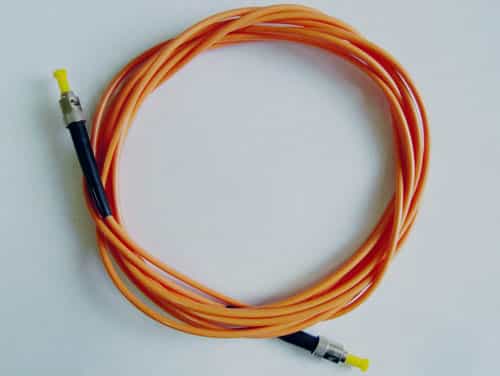

Фото – Пачкод оптического кабеля
Оптический кабель для аудио устройств
Оптический абонентский кабель TOSLINK (маркировка расшифровывается как Toshiba Link) для ресивера, представляет собой стандартизированный провод с оптическим волокном, оконцовка подключается при помощи SPDIF, DNS, MINI, ODT, USB аудиовыхода. Его наиболее часто используют в потребительских аудио устройствах (при помощи специального «сокета»), где он несет цифровой аудио поток из таких приспособлений, как CD и DVD-плееры, DAT рекордеров, компьютеров и современных игровых консолей xbox, к ресиверу, который может декодировать два аудио канала. Эти провода используют такие марки, как Самсунг, Apple и прочие.
Кабель для домашнего кинотеатра и телевизора
Хотя TOSLINK поддерживает несколько различных медиа-форматов и физических стандартов, цифровые видео-соединения, используют прямоугольный коннектор EIAJ / JEITA RC-5720 (также CP-1201 и JIS C5974-1993 F05), этот разъем является наиболее распространенным на сегодняшний день.
В связи с использованием восстановления синхронизации, звуковой или цифровой оптический TOSLINK кабель для телевизоров lg, samsung передает помехи, дрожания, может прерываться связь. Часто плохую службу играет сопротивление шнура. Но в большинстве случаев пропускная способность очень высокая, человек без подготовки и специальных приборов не заметит никаких проблем со связью.
Определенное строение и технология работы, вынуждает кабель телевидения и акустики быть не длиннее 5 метров, иначе входной сигнал будет передаваться некачественно, станет шуметь звук, «поплывет картинка». В большинстве случаев, оптический кабель для звука или связи изначально встроен в прибор, но в случае его отсутствия, его можно купить в магазинах электротехники.
Принцип работы аудио-проводов основан на работе простого оптико-кабеля:
Могут использоваться как одножильные, так и многониточные кабеля; Для проверки их работоспособности нужно применять рефлекторы, ими же осуществляется контроль качества соединения и изгиба; Для работы любого кабеля связи, интернета, аудио-устройства необходима нормальная температура в пределах -10 до +40 градусов; Оконцовка оснащена специальным тросом, который выглядит как микроштекер; Его подключают к нужному разъему либо он заранее идет встроенным.Соединить такие кабеля не составит труда при помощи специального разъема и штекера (вилки). Используется в основном инфракрасная пайка или разделка (разварка).
